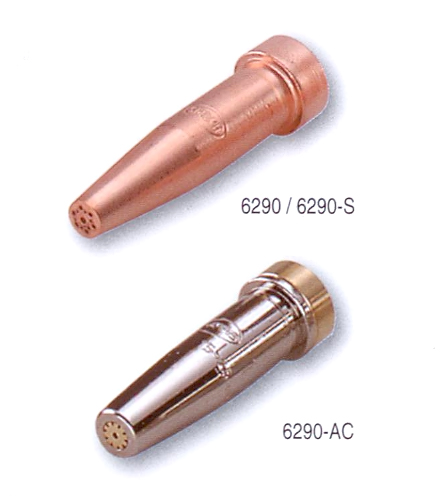

6290 / 6290-S / 6290-AC
Dysze do cięcia
- 6290: jednoczęściowe, podgrzewanie standardowe,
- 6290-S: jednoczęściowe, podgrzewanie przyśpieszone,
- 6290-AC: dwuczęściowe, podgrzewanie przyśpieszone.
Zastosowanie:
- Palniki do cięcia: 62-5, 42-4, 142 oraz 880.
- Nasadki do cięcia: 49-3, 72-2 oraz 73-3.
| Rozmiar dyszy | Zakres cięcia [mm] | Tlen ciśnienie [bar] | Acetylen ciśnienie [bar] |
|||
|---|---|---|---|---|---|---|
| system inżektorowy | system równoprężny |
|||||
| 000 | - | - | 0-5 | 1.0-2.0 | min 0.015 | min 0.5 |
| 00 | - | 00AC | 5-10 | 1.0-2.0 | min 0.015 | min 0.5 |
| 0 | - | 0AC | 10-15 | 1.5-2.5 | min 0.015 | min 0.5 |
| 1 | 1S | 1AC | 15-25 | 2.0-3.5 | min 0.015 | min 0.5 |
| 2 | 2S | 2AC | 25-50 | 3.0-4.5 | min 0.015 | min 0.5 |
| 3 | 3S | 3AC | 50-100 | 3.0-4.5 | min 0.015 | min 0.5 |
| 4 | 4S | 4AC | 100-175 | 3.5-5.5 | min 0.015 | min 0.5 |
| - | 5S | 5AC | 175-250 | 4.5-5.5 | min 0.015 | min 0.5 |
| - | 6S | 6AC | 250-300 | 5.0-6.5 | min 0.015 | min 0.5 |
©
