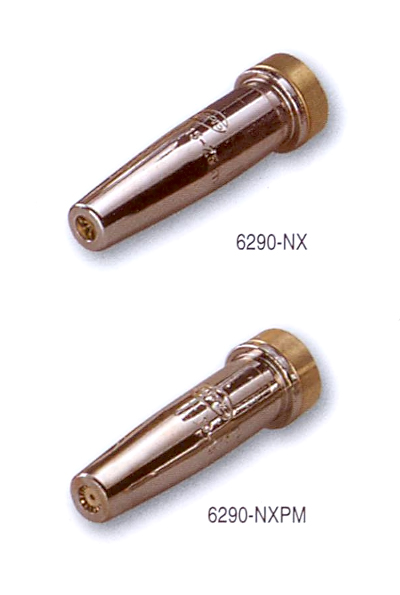

6290-NX / 6290-NFF / 6290-NXPM
Dysze do cięcia
- 6290-NX: dwuczęściowe, podgrzewanie standardowe,
- 6290-NFF: dwuczęściowe, podgrzewanie przyśpieszone,
- 6290-NXPM: dwuczęściowe, podgrzewanie przyśpieszone (gaz palny: Mapp i inne specjalne).
Zastosowanie:
- Palniki do cięcia: 62-5F,42-4F, 142-F oraz 880F.
- Nasadki do cięcia: 49-3F, 72-2 oraz 73-3.
| Rozmiar dyszy | Zakres cięcia [mm] | Tlen ciśnienie [bar] | Acetylen ciśnienie [bar] |
|||
|---|---|---|---|---|---|---|
| system inżektorowy | system równoprężny |
|||||
| 000NX | - | - | 0-5 | 1.0-2.0 | min 0.015 | min 0.5 |
| 00NX | - | 00NXPM | 5-10 | 1.0-2.0 | min 0.015 | min 0.5 |
| 0NX | - | 0NXPM | 10-15 | 1.5-2.5 | min 0.015 | min 0.5 |
| 1NX | 1NFF | 1NXPM | 15-25 | 2.0-3.5 | min 0.015 | min 0.5 |
| 2NX | 2NFF | 2NXPM | 25-50 | 3.0-4.5 | min 0.015 | min 0.5 |
| 3NX | 3NFF | 3NXPM | 50-100 | 3.0-4.5 | min 0.015 | min 0.5 |
| 4NX | 4NFF | 4NXPM | 100-175 | 3.5-5.5 | min 0.015 | min 0.5 |
| 5NX | 5NFF | 5NXPM | 175-250 | 4.5-5.5 | min 0.015 | min 0.5 |
| 6NX | 6NFF | 6NXPM | 250-300 | 5.0-6.5 | min 0.015 | min 0.5 |
©
