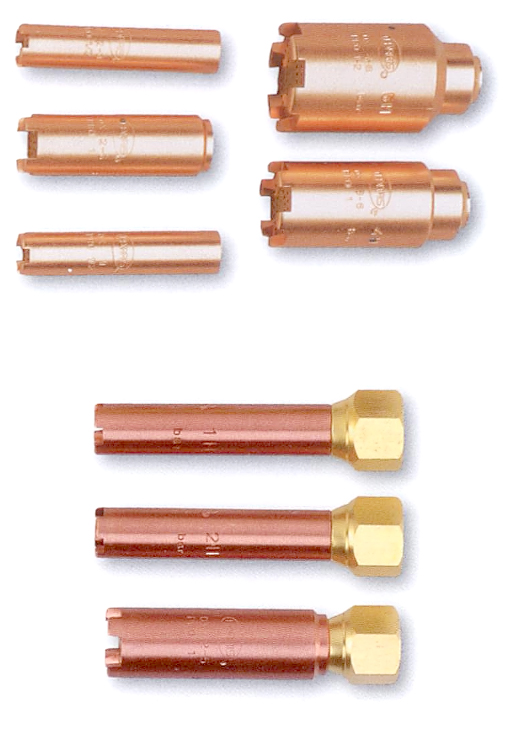

2290-H / H-62-P / 1390-H
Dysze do podgrzewania wielopłomieniowego, tlen–propan
Dysze 2290-H:
- typ – wielopłomieniowe o wysokiej wydajności,
- dwuczęściowe – część wewnętrzna: mosiądz, część zewnętrzna: miedź,
- stosować z rękojeścią 43-2 / 63-2, mikserem F-43/ B-43-N, rurkami 2393-F oraz łącznikiem 2357-3.
Dysze H-62-P:
- typ – wielopłomieniowe,
- dwuczęściowe – dysze 2290-H z adaptorem,
- stosować z nasadkami do cięcia 49-3F / 73-3.
| Rozmiar dyszy | Ciśnienie | Przepływ | Wydajność [cal/h] |
||
|---|---|---|---|---|---|
| Tlen [bar] | Propan [bar] | Tlen [l/h] | Acetylen [l/h] | ||
| 2290-1H | 1-2 | 0.5 | 4000-7000 | 1000-2000 | 22.3-44.6 x106 |
| 2290-2H | 2-3 | 0.5 | 5900-12800 | 1500-3200 | 33.5-71.4 x106 |
| 2290-3H | 2-5 | 1.0 | 8500-22900 | 2200-5700 | 49.0-127.1 x106 |
| 2290-4H | 3-6 | 1.0 | 1400-28400 | 3600-7100 | 80.3-158.0 x106 |
| 2290-5H | 4-8 | 1.0-2.0 | 17000-39700 | 4300-1000 | 96.0-223.0 x106 |
| H-62-1P | 3.0 | 0.5 | 4000-7000 | 1000-2000 | 22.3-44.6 x106 |
| H-62-2P | 3.5 | 0.5 | 5900-12800 | 1500-2200 | 38.5-71.4 x106 |
| H-62-3P | 4.0 | 1.0 | 8500-2290 | 2200-5700 | 49.0-127.1 x106 |
©
