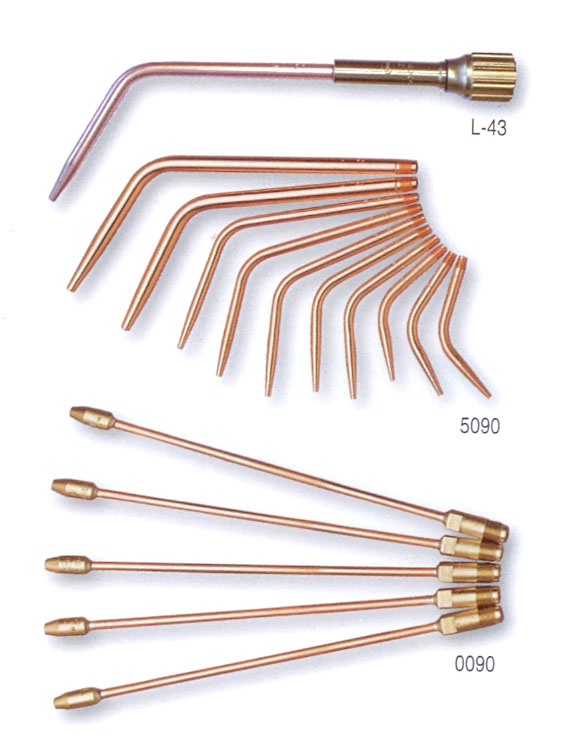

L-43 / 23-A-90 / 0090
Nasadki do spawania, tlen–acetylen
Nasadki do spawania L-43:
- z mikserem (w komplecie), system inżektorowy.
Nasadki do spawania 5090:
- bez miksera, system równoprężny oraz inżektorowy.
Nasadki do spawania 0090:
- giętkie, bez miksera, system inżektorowy oraz równoprężny.
Uwaga:
W celu podłączenia niektórych nasadek do rękojeści należy dodatkowo zastosować:
- nasadki 5090: mikser H-19-2E (s. równoprężny) lub S-B19 (s. inżektorowy),
- nasadki 0090: łącznik 1901-11 oraz mikser H-19-2E lub S-B19.
Do użycia dwóch nasadek 0090 jednocześnie należy zastosować ponadto adaptor TH-119.
| Model | Przepływ [l/h] | Zakres spawania [mm] | System równoprężny | System inżektorowy | ||||
|---|---|---|---|---|---|---|---|---|
| L-19 | 5090 | 0090 | Ciśnienie | System inżektorowy | ||||
| Tlen [bar] | Acetylen [bar] | Tlen [bar] | Acetylen [bar] | |||||
| 0 | 0 | - | 45 | 0.2–0.5 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 1 | 1 | 1 | 65 | 0.5–1.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 3 | 3 | 3 | 160 | 1.0–2.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 5 | 5 | 5 | 350 | 2.0–4.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 6 | 6 | 6 | 500 | 4.0–6.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 8 | 8 | 8 | 1000 | 6.0–9.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 9 | 9 | - | 1500 | 9.0–14.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
| 10 | 10 | - | 2000 | 14.0–20.0 | min. 0.5 | min. 0.5 | 2.5 | min. 0.5 |
©
