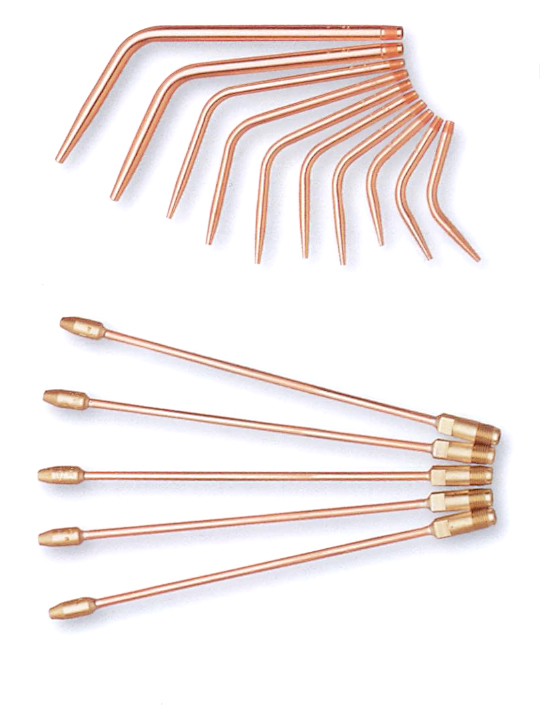

23-A-90 / 0090
Nasadki do spawania, tlen–acetylen
Nasadki do spawania 23-A-90:
- bez miksera, system równoprężny.
Nasadki do spawania 0090:
- giętkie, bez miksera, system równoprężny.
Uwaga:
W celu podłączenia nasadek do rękojeści należy dodatkowo zastosować:
- nasadki 23-A-90 nr 0-10: mikser D-85,
- nasadki 0090: łącznik 4301-11 oraz mikser D-85.
Do użycia dwóch nasadek 0090 jednocześnie należy zastosować ponadto adaptor TH-119.
| Model | Przepływ [l/h] | Zakres spawania [mm] | System równoprężny | ||
|---|---|---|---|---|---|
| 23-A-90 | 0090 | Ciśnienie | |||
| Tlen [bar] | Acetylen [bar] | ||||
| 0 | - | 45 | 0.2–0.5 | min. 0.5 | min. 0.5 |
| 1 | 1 | 65 | 0.5–1.0 | min. 0.5 | min. 0.5 |
| 3 | 3 | 160 | 1.0–2.0 | min. 0.5 | min. 0.5 |
| 5 | 5 | 350 | 2.0–4.0 | min. 0.5 | min. 0.5 |
| 6 | 6 | 500 | 4.0–6.0 | min. 0.5 | min. 0.5 |
| 8 | 8 | 1000 | 6.0–9.0 | min. 0.5 | min. 0.5 |
| 9 | - | 1500 | 9.0–14.0 | min. 0.5 | min. 0.5 |
| 10 | - | 2000 | 14.0–20.0 | min. 0.5 | min. 0.5 |
©
